Instalace technických zařízení budov v ekologickém domě

TZB — nervový systém ekologického domu

Po dokončení hrubé stavby přichází fáze, která dá domu „život" — instalace technických zařízení budov (TZB). Vzduchotechnika, vytápění, vodovod, kanalizace a elektroinstalace tvoří dohromady systém, na kterém závisí komfort, energetická účinnost a životnost celého domu.

U ekologického domu je TZB o to důležitější, že obsahuje technologie, které běžné domy nemají — rekuperační jednotku s rozvody čerstvého vzduchu, tepelné čerpadlo s podlahovým vytápěním, rozvody pro fotovoltaickou elektrárnu a často i systém hospodaření s dešťovou vodou. Všechny tyto systémy musí být navzájem koordinovány — a právě koordinace profesí je nejnáročnější část celé etapy.

Vzduchotechnika — rozvody rekuperace

Rekuperace (řízené větrání s zpětným získáváním tepla) je u ekologického domu nezbytná. Vzduchotěsná obálka budovy neumožňuje přirozené větrání spárami — veškerý čerstvý vzduch vstupuje přes rekuperační jednotku, kde se ohřívá odpadním teplem z odváděného vzduchu (účinnost 80–95 %).

Rozvody potrubí

• Materiál: Spiro potrubí (pozinkovaný plech) nebo plastové potrubí. Spiro je odolnější, lépe se čistí, ale dražší. Plastové potrubí (flexibilní hadice) je levnější a jednodušší na montáž, ale obtížněji se čistí.
• Průměry: Hlavní větev 160–200 mm, odbočky do místností 75–125 mm.
• Trasování: Potrubí vede v podhledu (nejčastější), v podlaze nebo v instalační předstěně. Trasy musí být co nejkratší a nejpřímější — každý ohyb zvyšuje tlakovou ztrátu a hluk.
• Tlumiče hluku: Na přívodní i odvodní větev za rekuperační jednotkou. Bez tlumičů je v ložnici slyšet hučení ventilátoru.

Izolace potrubí

Potrubí vedoucí přes nevytápěné prostory (půda, garáž) musí být tepelně izolované (min. 30 mm minerální vlny). Jinak dochází ke kondenzaci vlhkosti na povrchu potrubí a ke ztrátě tepla. Potrubí v interiéru se izoluje primárně akusticky.

Distribuce vzduchu

• Přívod: Čerstvý vzduch se přivádí do obytných místností — ložnice, obývací pokoj, pracovna, dětské pokoje.
• Odvod: Znehodnocený vzduch se odvádí z kuchyně, koupelny, WC, prádelny a šatny.
• Průtoky: Ložnice 30 m³/h na osobu, obývací pokoj 50–80 m³/h, kuchyně 60–100 m³/h, koupelna 50 m³/h.

Vytápění — podlahové topení a napojení tepelného čerpadla

V ekologickém domě je podlahové vytápění ideální volba — nízká teplotní hladina (30–35 °C přívodní voda oproti 55–75 °C u radiátorů) znamená vyšší účinnost tepelného čerpadla (COP 4–5 místo 2,5–3,5).

Pokládka podlahového vytápění

1. Izolační deska — systémová deska s výstupky (nopy) nebo rovná deska s fixačními lištami. Pokládá se na základovou desku nebo strop.
2. Potrubí — PE-RT nebo PE-Xa, průměr 16–20 mm. Pokládka ve spirále (rovnoměrnější rozložení tepla) s roztečí 10–20 cm (podle tepelné ztráty místnosti).

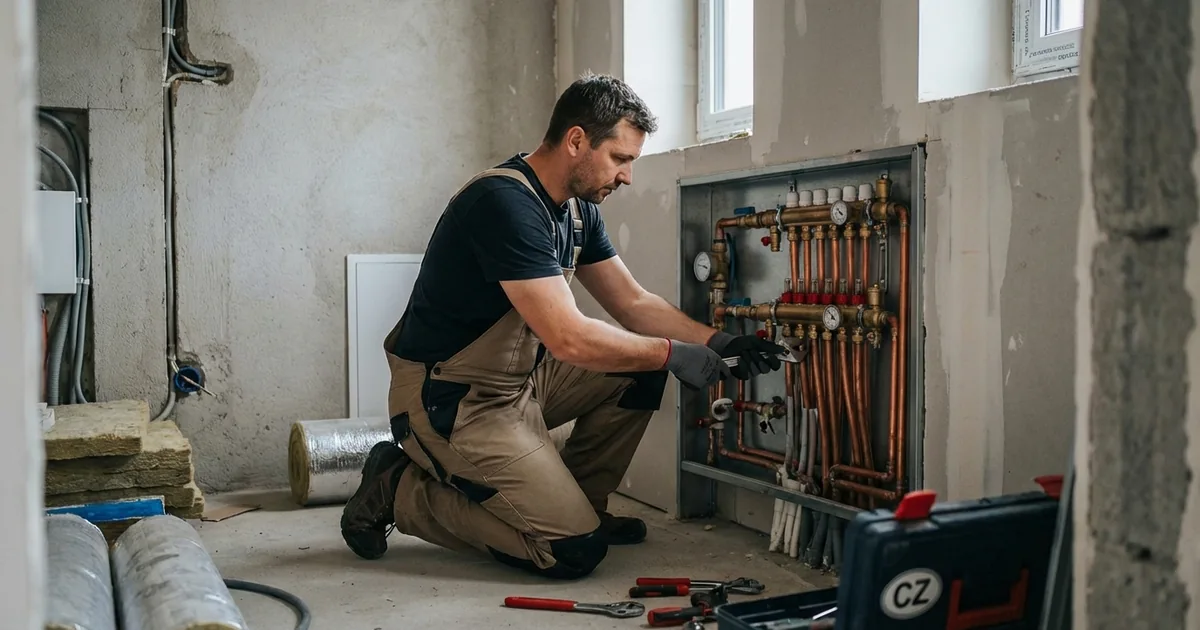

3. Rozdělovač — centrální bod, odkud vychází okruhy do jednotlivých místností. Umístění v technické místnosti nebo skříňce ve stěně.
4. Tlaková zkouška — po položení se systém natlakuje na 6 bar a nechá min. 24 hodin. Pokles tlaku signalizuje netěsnost.
5. Anhydritový potěr — litá podlaha (50–65 mm) překrývá potrubí. Alternativa: cementový potěr (delší schnutí).

Napojení tepelného čerpadla

Tepelné čerpadlo se umisťuje do technické místnosti (vnitřní jednotka) a na zahradu (venkovní jednotka u TČ vzduch/voda). Propojení měděným nebo nerezovým potrubím. Akumulační zásobník (200–500 l) vyrovnává výkyvy odběru. Zásobník teplé vody (150–300 l) zajišťuje ohřev vody pro domácnost.

Zdravotně-technické instalace (ZTI)

Vodovod

Rozvody studené a teplé vody z PP nebo PE-X potrubí. U ekologického domu zvažte:

• Cirkulace teplé vody — u větších domů zamezí plýtvání studenou vodou při čekání na teplou. U menších domů (do 120 m²) není nutná, pokud je zásobník blízko odběrných míst.
• Předfiltrace — filtr mechanických nečistot na vstupu vody do domu.
• Příprava pro dešťovou vodu — separátní rozvod dešťové vody pro WC, pračku a zahradu. Vyžaduje druhou větev potrubí a přepínací ventil. Investice 15 000 – 30 000 Kč za rozvody.

Kanalizace

Rozvody z PVC nebo PP potrubí. U ekologického domu zvažte oddílné odvádění — šedá voda (umyvadla, sprcha, pračka) zvlášť od černé vody (WC). Šedou vodu lze recyklovat pro zálivku. Alternativa: kořenová čistírna odpadních vod — vhodná pro lokality bez veřejné kanalizace.

Dešťová voda

Sběr a využití dešťové vody je u ekologického domu téměř standard. Systém zahrnuje: okapové svody → filtr nečistot → podzemní nádrž (3 000 – 10 000 l) → čerpadlo s tlakovou nádobou → rozvody k WC, pračce a zahradě. Investice: 30 000 – 80 000 Kč. Roční úspora pitné vody: 40–60 m³ (cca 3 000 – 5 000 Kč).

Elektroinstalace

Silnoproud

• Rozvaděč: Dostatečně dimenzovaný pro elektromobil, tepelné čerpadlo, FVE a bateriové úložiště. Minimálně 3fázový přívod 3 × 25 A (lepší 3 × 32 A).
• Okruhy: Samostatné okruhy pro TČ, FVE, wallbox (elektromobil), kuchyňské spotřebiče, osvětlení.
• Kabely: CYKY 3 × 2,5 (zásuvky), CYKY 3 × 1,5 (osvětlení), CYKY 5 × 4 (TČ), CYKY 5 × 6 (wallbox).

Slaboproud a smart home

• Strukturovaná kabeláž: UTP Cat 6A do každé místnosti (i když dnes všichni používají Wi-Fi — kabel je spolehlivější a nezatěžuje rádiový prostor).
• Smart home příprava: I když neplánujete smart home hned, připravte kabeláž — trubkování ke každému vypínači a do rozvaděče. Dodatečná instalace smart systému do hotového domu je 3–5× dražší.
• FVE rozvody: Kabely z střechy (budoucí/stávající FVE panely) do technické místnosti (střídač). Dostatečný průřez (min. 6 mm²) a chráničky. Detailněji v sekci fotovoltaika.

Koordinace profesí

Koordinace TZB profesí je u ekologického domu klíčová — rozvody vzduchotechniky, vytápění, vody, kanalizace a elektra musí sdílet omezený prostor v podlahách, stěnách a podhledech. Bez koordinace dochází ke kolizím (trubka je tam, kde má být kabel) a zdržením.

Doporučený postup

1. Koordinační schůzka před zahájením — všechny profese na jednom místě, projít projekt, identifikovat kolize.
2. Hrubé rozvody kanalizace a vodovodu — jako první (kanalizace má fixní sklon, nejméně se dá měnit).
3. Vzduchotechnika — potrubí rekuperace je objemné (průměr 125–200 mm), potřebuje prostor.
4. Podlahové vytápění — po dokončení vodovodních a kanalizačních rozvodů v podlaze.
5. Elektroinstalace — poslední (kabely jsou nejflexibilnější, lze je vést kolem ostatních rozvodů).

Vzduchotěsnost — prostupy jako kritický bod

Každý prostup instalace skrz vzduchotěsnou vrstvu (parobrzdu, omítku) je potenciální místo úniku vzduchu. U pasivního domu může jediný neošetřený prostup zvýšit hodnotu n50 o 0,1–0,3/h — to může být rozdíl mezi splněním a nesplněním pasivního standardu.

Řešení prostupů

• Elektro krabice: Vzduchotěsné krabice (např. Kaiser) nebo utěsnění běžných krabic akrylovým tmelem.
• Potrubí: Manžety a lepicí pásky pro utěsnění prostupů potrubí skrz parobrzdu (SIGA, pro clima).
• Kabely: Průchodky s membránou pro více kabelů (Kaflex).
• Instalační předstěna: Nejelegantnější řešení — vnitřní instalační předstěna (5–8 cm SDK nebo OSB) před vzduchotěsnou vrstvou. Všechny rozvody vedou v předstěně a vzduchotěsná vrstva zůstává neporušená.

Kontrolní body při instalacích

• Tlaková zkouška vodovodu: Před zakrytím — systém na 10 bar po dobu min. 2 hodin.
• Tlaková zkouška podlahového vytápění: 6 bar, min. 24 hodin.
• Zkouška těsnosti kanalizace: Vizuální kontrola + zkouška vodou.
• Kontrola vzduchotěsnosti prostupů: Před zakrytím — vizuální kontrola + orientační měření dýmovou tužkou.
• Blower-door test: Po dokončení všech prostupů, před omítkami a obklady. Opravy netěsností jsou v této fázi ještě snadné.
• Fotodokumentace: Vše vyfotografovat před zakrytím — za 5 let nebudete vědět, kde přesně vede potrubí ve stěně.

Po dokončení instalací následují vnitřní dokončovací práce (omítky, obklady, podlahy) a pak kolaudace — závěrečná fáze stavby.

Často kladené otázky

Kolik stojí TZB instalace v ekologickém domě? +

TZB instalace tvoří 15–25 % celkového rozpočtu stavby. Pro rodinný dům 150 m² v pasivním standardu počítejte s 500 000 – 1 000 000 Kč za kompletní TZB (rekuperace, podlahové vytápění, tepelné čerpadlo, vodovod, kanalizace, elektro). Samotná rekuperační jednotka s rozvody: 100 000 – 200 000 Kč. Tepelné čerpadlo s příslušenstvím: 150 000 – 350 000 Kč. Podlahové vytápění: 60 000 – 120 000 Kč.

Je lepší podhled nebo podlaha pro rozvody rekuperace? +

Obě řešení mají výhody. Podhled je nejčastější — potrubí vede pod stropem a zakryje se SDK podhledem (snížení stropu o 15–25 cm). Přístup k potrubí je snadný přes revizní otvory. Podlahové vedení šetří světlou výšku, ale vyžaduje vyšší podlahovou skladbu a komplikovanější údržbu. U přízemí na základové desce se často kombinuje — hlavní větve v podhledu, dílčí rozvody v podlaze.

Jak řešit prostupy instalací pro zachování vzduchotěsnosti? +

Nejelegantnější řešení je instalační předstěna — vnitřní vrstva (SDK, OSB) před vzduchotěsnou fólií. Rozvody vedou v předstěně a vzduchotěsná vrstva zůstává neporušená. Pokud předstěnu nemáte, každý prostup se musí utěsnit speciálními manžetami a pásky (SIGA, pro clima). Elektro krabice používejte vzduchotěsné (Kaiser). Před zakrytím proveďte kontrolu dýmovou tužkou nebo blower-door test.
